FÖRSTER- Manipulatoren positionieren kleine oder große, leichte oder schwere Werkstücke mehrachsig und stufenlos.

Anspruchsvolle Baugruppen mit unterschiedlichen Schweißpositionen können in einer Aufspannung lagerichtig und in ergonomischer Arbeitshaltung bearbeitet werden.

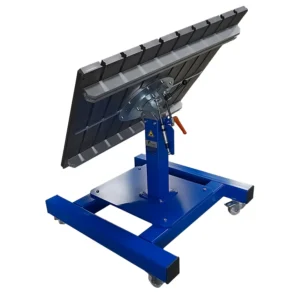

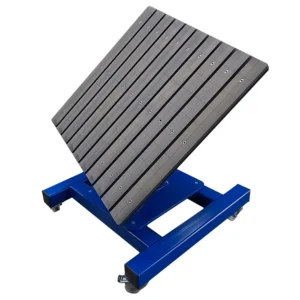

Bauteilspezifische Nutzlasten und Ausstattungsmerkmale sowie optionale Ausführungen der Tischoberflächen passen wir an kundenspezifische Anforderungen an.

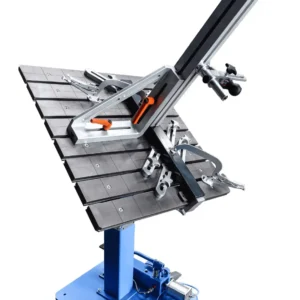

ERGOFIX Manipulator

Höhenverstellbarer Schweiß- und Montagetisch mit Dreh- und Kippfunktion.

Mit unserer Eigenentwicklung, dem Ergofix Manipulator, werden Arbeitsschritte erheblich erleichtert. Der Manipulator ist ein höhenverstellbarer Tisch mit hydraulischem Hub von 690 mm bis 990 mm, er ist manuell bis 45° kippbar sowie in jeder Position um 360° drehbar.

Das bedeutet: Arbeiten in ergonomisch günstiger Haltung und eine bestmögliche Nahtlage für sehr gute Schweißergebnisse.

  • Tischflächenhöhe von 690 mm – 990 mm
  • Drehen 360° endlos (Feststellung mit Klemmhebel)
  • Kippwinkel von 0° bis 45° stufenlos (Feststellung mit Klemmhebel)
  • Kippfunktion auch elektro-hydraulisch
  • Nutzlast bis 150 Kg
  • Tischfläche belegbar mit Schienen in Al/Cu-Legierung / Grauguss / X-PRO-Profil / Doppelnut-Profil
Ihre Auswahl

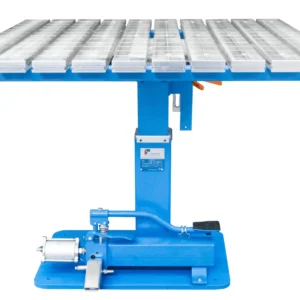

Ergofix 785 mm x 800 mm mit X-Pro-Profilen
- Bauteilgewicht bis 50 kg
- Kippen: 45° manuell, mit Feststeller
- Drehen: 360° endlos, manuell, mit Feststeller
- Hub: ca. 715 - 1.015 mm, mit Fußpumpe

Ihre Auswahl

Ergofix 1.000 mm x 1.000 mm mit GG-Schienen
- Bauteilgewicht bis 100 kg
- Kippen: 45° manuell, mit Feststeller und Dämpfer
- Drehen: 360° endlos, manuell, mit Feststeller und Dämpfer
- Hub: ca. 690 mm - 990 mm, mit Fußpumpe

Ihre Auswahl

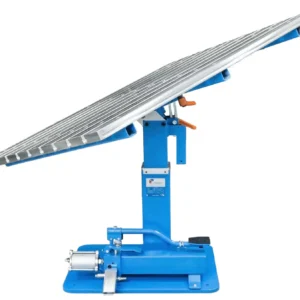

Ergofix 1.000 mm x 1.000 mm mit Al/Cu-Schienen
- Bauteilgewicht bis 100 kg
- Kippen: 45° manuell, mit Feststeller und Dämpfer
- Drehen: 360° endlos, manuell, mit Feststeller und Dämpfer
- Hub: ca. 690 mm - 990 mm, mit Fußpumpe

Ihre Auswahl

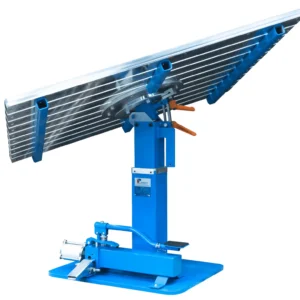

Ergofix 1.000 mm x 1.000 mm mit X-Pro-Profilen
- Bauteilgewicht bis 100 kg
- Kippen: 45° manuell, mit Feststeller und Dämpfer
- Drehen: 360° endlos, manuell, mit Feststeller und Dämpfer
- Hub: ca. 690 mm - 990 mm, mit Fußpumpe

Ihre Auswahl

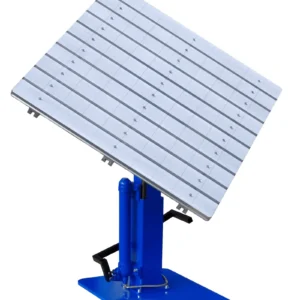

Ergofix 1.200 mm x 1.200 mm mit GG-Schienen
- Bauteilgewicht bis 150 kg
- Kippen: ca. 43°, elektrohydr.
- Drehen: 360° endlos, mit Feststeller und Dämpfer
- Hub: ca. 690 mm - 990 mm, elektrohydr.
- Elektroanschluss: 400 V/50 Hz
Ihre Auswahl

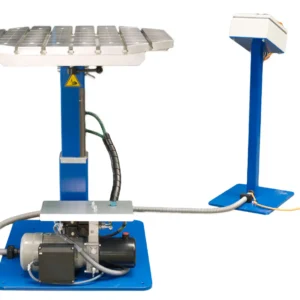

Ergofix 1.200 mm x 1.200 mm mit Al/Cu-Schienen
- Bauteilgewicht bis 150 kg
- Kippen: 45°, elektrohydr.
- Drehen: 360° endlos, mit Feststeller und Dämpfer
- Hub: ca. 690 mm - 990 mm, elektrohydr.
- Elektroanschluss: 230 V/50 Hz, 0,75 kW
Ihre Auswahl

Ergofix 1.200 mm x 1.200 mm mit X-Pro-Profilen
- Bauteilgewicht bis 150 kg
- Kippen: 45°, elektrohydr.
- Drehen: 360° endlos, mit Feststeller und Dämpfer
- Hub: ca. 690 mm - 990 mm, elektrohydr.
- Elektroanschluss: 400 V/50 Hz

Handschweißen

Für leichte oder schwere Bauteile mit vielen verschiedenen Schweißpositionen sind Manipulatoren die Lösung für qualitätsgerechte und hochwertig, in ergonomischer Position ausgeführte Schweißnähte.

Die stufenlose Werkstückpositionierung erfolgt über drei unabhängig steuerbare Achsen. Eine handliche Fernbedienung ermöglicht die Steuerung aller Bewegungen und über ein Fußpedal kann die Bauteilrotation bedient werden.

FÖRSTER- Manipulatoren und Positionierer sind in vielfältigen Ausführungen verfügbar und gewährleisten Gleichlauf auch bei asymmetrischer Aufspannung.

Vorteile der Werkstückpositioniertische

  • Steigerung der Qualität
  • Erhöhung der Arbeitssicherheit
  • Verbesserung der Arbeitsergonomie
  • Erhöhung der Produktivität durch eine optimale Arbeitsposition
  • Tischflächenhöhe von 644 mm – 2552 mm
  • Drehen 360- endlos
  • Kippwinkel von bis 155°- stufenlos
  • Nutzlast bis 20 t
  • Tischfläche belegbar mit Schienen in Al/Cu-Legierung / Grauguss / X-PRO-Profil / Doppelnut-Profil

Für den Robotereinsatz

Manipulatoren und Positionierer in Verbindung mit Roboteranlagen werden als weitere Bewegungsachsen direkt oder indirekt in die Robotersteuerung eingebunden.

Dadurch wird eine synchronisierte Bewegung mit dem Roboter ermöglicht, welche die Grundlage für eine perfekte Bearbeitungsqualität bildet.

Zur Auswahl des geeigneten Manipulators sind vordergründig Bauteilgewicht und die Lage des Bauteilschwerpunktes entscheidend. Zusätzlich zu diesen beiden Kriterien lassen wir weitere kundenspezifische Anforderungen in die Auslegung einfließen um Ihnen den idealen Manipulator anbieten zu können.

Für Ihre Anwendung fertigen wir den passenden Positionierer:

  • Einachspositionierer
  • Einachspositionierer mit Gegenlager
  • Zweiachspositionierer
  • Mehrachspositionierer
