Tecnologie

Posizionamento continuo e sicuro senza necessità di rasterizzazione grazie al sistema di bloccaggio a T integrato

Materiali di superficie con proprietà costanti per diversi anni, anche in caso di utilizzo intensivo.

Un sistema modulare che si distingue per la variabilità e la versatilità dei prodotti

Tre elementi costitutivi, collegati tra loro dal punto di vista dell’ergonomia.

Massima qualità, Made in Germany!

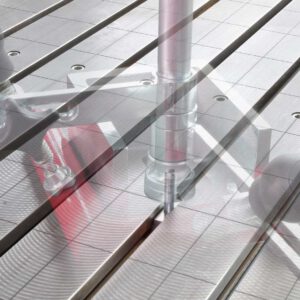

Sistema di scanalature a T

Posizionamento continuo senza vincoli di rasterizzazione

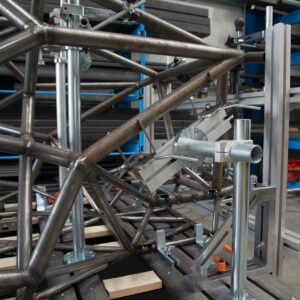

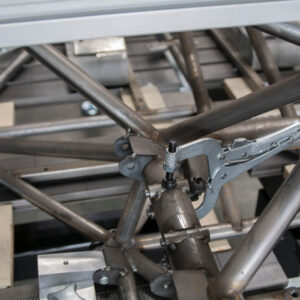

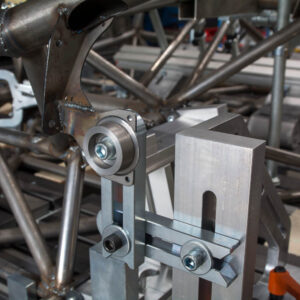

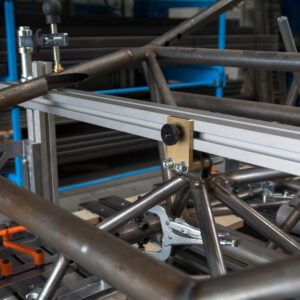

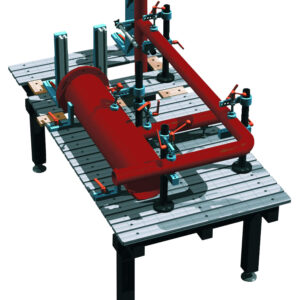

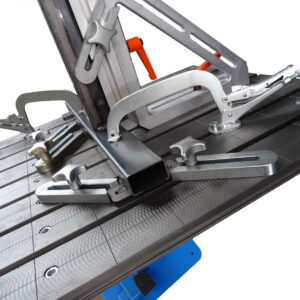

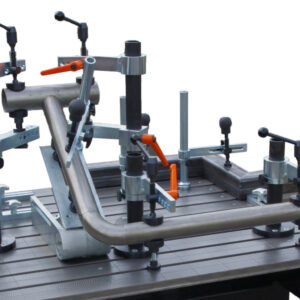

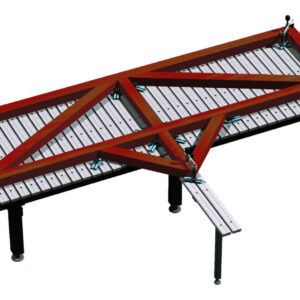

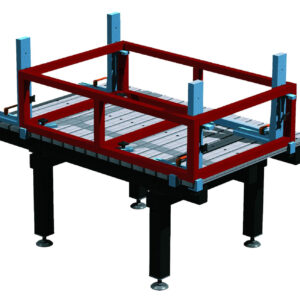

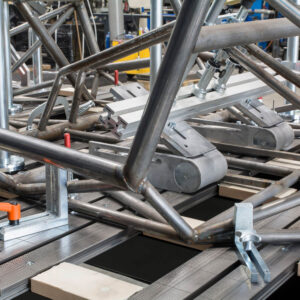

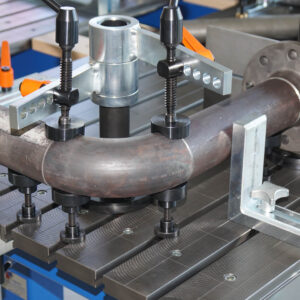

Con il nostro sistema a T-Nut posizionerete tutti gli elementi di serraggio e le battute in qualsiasi punto del tavolo. Consente di saldare e montare telai, tubi, alloggiamenti e altro ancora, in qualsiasi posizione si desideri.

La regolazione precisa del serraggio avviene tramite lo spostamento continuo degli ancoraggi e degli elementi di serraggio.

Le incisioni definite nei binari consentono di contare facilmente grandi distanze.

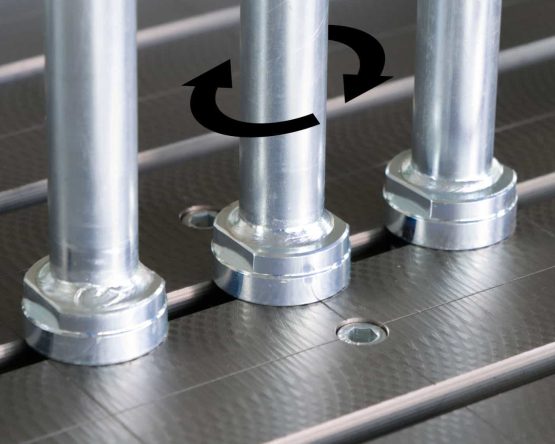

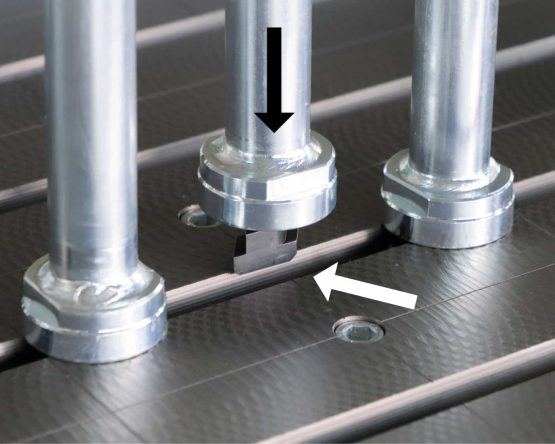

La scanalatura a rombo può essere utilizzata anche in un secondo momento, in un punto libero di una scanalatura a T già parzialmente occupata. In questo modo aumenterete la vostra flessibilità nel bloccaggio, riducendo così i tempi morti.

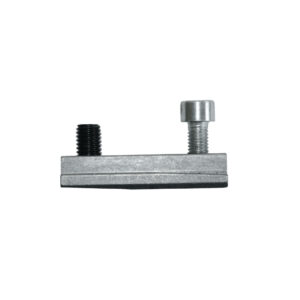

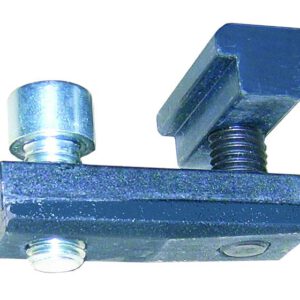

Pietra con scanalatura a rombo (sinistra), pietra con scanalatura standard (centro), pietra con scanalatura doppia (destra)

Le incisioni definite nei binari consentono di contare facilmente grandi distanze.

Le nostre superfici consentono:

  • Elevata flessibilità di serraggio dei componenti
  • Posizionamento a regolazione continua
  • Apertura della superficie del tavolo
  • Ampliamenti parziali della superficie del tavolo
  • Intercambiabilità delle rotaie
  • Possibilità illimitate di utilizzo di strumenti esterni

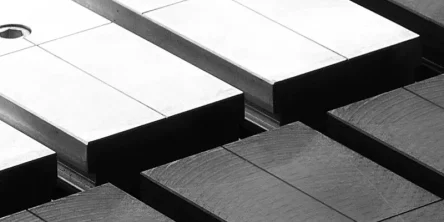

Binari per la lavorazione dell’acciaio e dell’alluminio in ghisa grigia speciale

La ghisa grigia invecchia e, con l’invecchiamento, i componenti di grafite si diffondono in superficie, esprimendosi in un colore sempre più grigio e fornendo così una protezione di base contro l’adesione degli schizzi di saldatura.

Grazie all’utilizzo di materiale solido, le nostre rotaie mantengono le loro proprietà per tutta la vita.

La superficie fresata a pori aperti consente agli agenti distaccanti di penetrare facilmente nelle microstrutture grossolane. Questo, in combinazione con la grafite, crea la perfetta protezione dagli spruzzi!

L’evaporazione dell’olio di rilascio quando uno spruzzo di saldatura colpisce la superficie crea una bolla di gas e fa gocciolare lo spruzzo di saldatura che si raffredda immediatamente.

Il minore coefficiente di espansione della ghisa grigia rispetto all’acciaio riduce inoltre al minimo la distorsione sotto l’influenza del calore durante la saldatura.
Binari non ferritici per la lavorazione dell’acciaio inossidabile in lega Al/Cu
  • Binari in materiale pieno con caratteristiche permanenti…
  • …consentono la separazione coerente di materiali ferritici e non ferritici per evitare graffi ferritici durante la lavorazione dell’acciaio inossidabile.
  • Conducibilità termica estremamente elevata rispetto all’acciaio per minimizzare la deformazione.
  • Evita quasi completamente gli schizzi di saldatura.
  • Accessori universali personalizzati disponibili per la lavorazione dell’acciaio inossidabile.
  • Carico massimo per punto binario singolo:  1,0 t
Il carico totale massimo ammissibile può essere aumentato a piacere in base al pezzo da lavorare.
Distanza tra le griglie 100 mm.
Planarità e angolarità H/fine secondo ISO 2768T2.
Binario di uniformità della superficie +/- 0,05 mm
Pezzo di pressione in bronzo

Accessori adattati

Per la lavorazione dell’acciaio inossidabile, offriamo accessori personalizzati e dispositivi di serraggio adatti alle nostre guide in lega di alluminio e rame. Le superfici di contatto sono rivestite in bronzo o acciaio inossidabile o completamente in bronzo o acciaio inossidabile, quindi perfettamente adatte per la lavorazione pulita di materiali sensibili non ferritici.

Pezzo di pressione standard

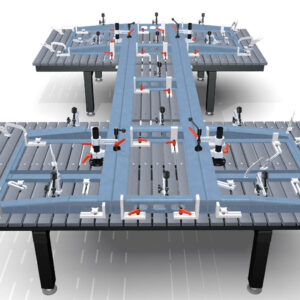

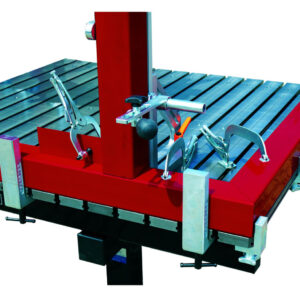

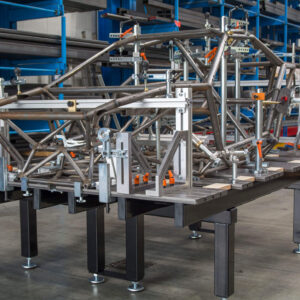

Un tavolo di saldatura FÖRSTER si adatta alle vostre esigenze.

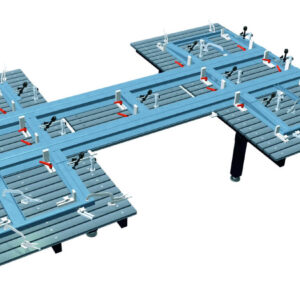

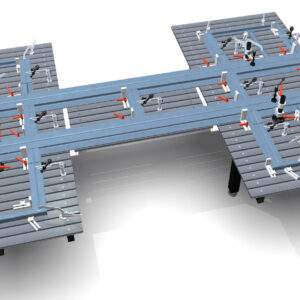

I tavoli di saldatura FÖRSTER sono costituiti da singole guide intercambiabili e rimovibili per la configurazione variabile della superficie. Sono modulari, espandibili e ideali per lavori di assemblaggio e saldatura di ogni tipo.

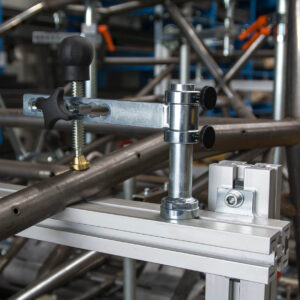

Con il nostro sistema di bloccaggio e gli elementi di arresto sviluppati internamente, lavorate con precisione dimensionale e angolare.

Sistema modulare 3D

Grazie ai moderni processi di produzione, il tempo di saldatura puro non può più essere ridotto. La maggior parte del tempo di lavoro è necessario per la disposizione delle singole parti con precisione dimensionale e angolare, nonché per la misurazione, la raddrizzatura e la correzione.

Il nostro sistema modulare ti supporta in questo compito:

  • Binari in ghisa grigia con scanalatura a T
  • Guide Al/Cu con scanalatura a T

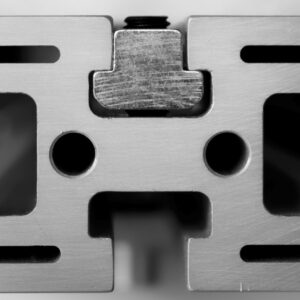

  • Profili X-Pro con scanalatura a T

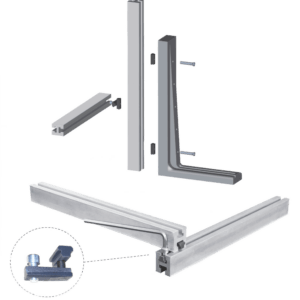

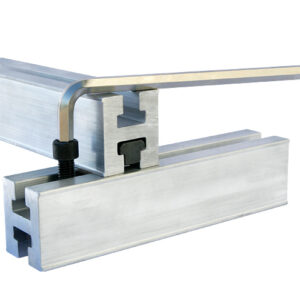

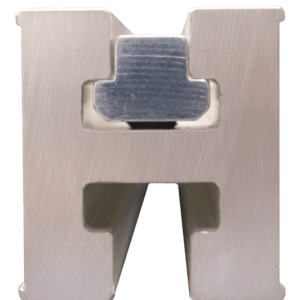

  • Profili a doppia scanalatura con scanalatura a T
  • Elementi di ancoraggio e serraggio con tassello

Grazie ai nostri moduli universali avete la possibilità di ottenere molto con pochi accessori.
