FÖRSTER
3D-Schweiß- und Montagetische

FÖRSTER- Schweißtische beweisen seit mehr als 30 Jahren ihre Robustheit und Langlebigkeit.

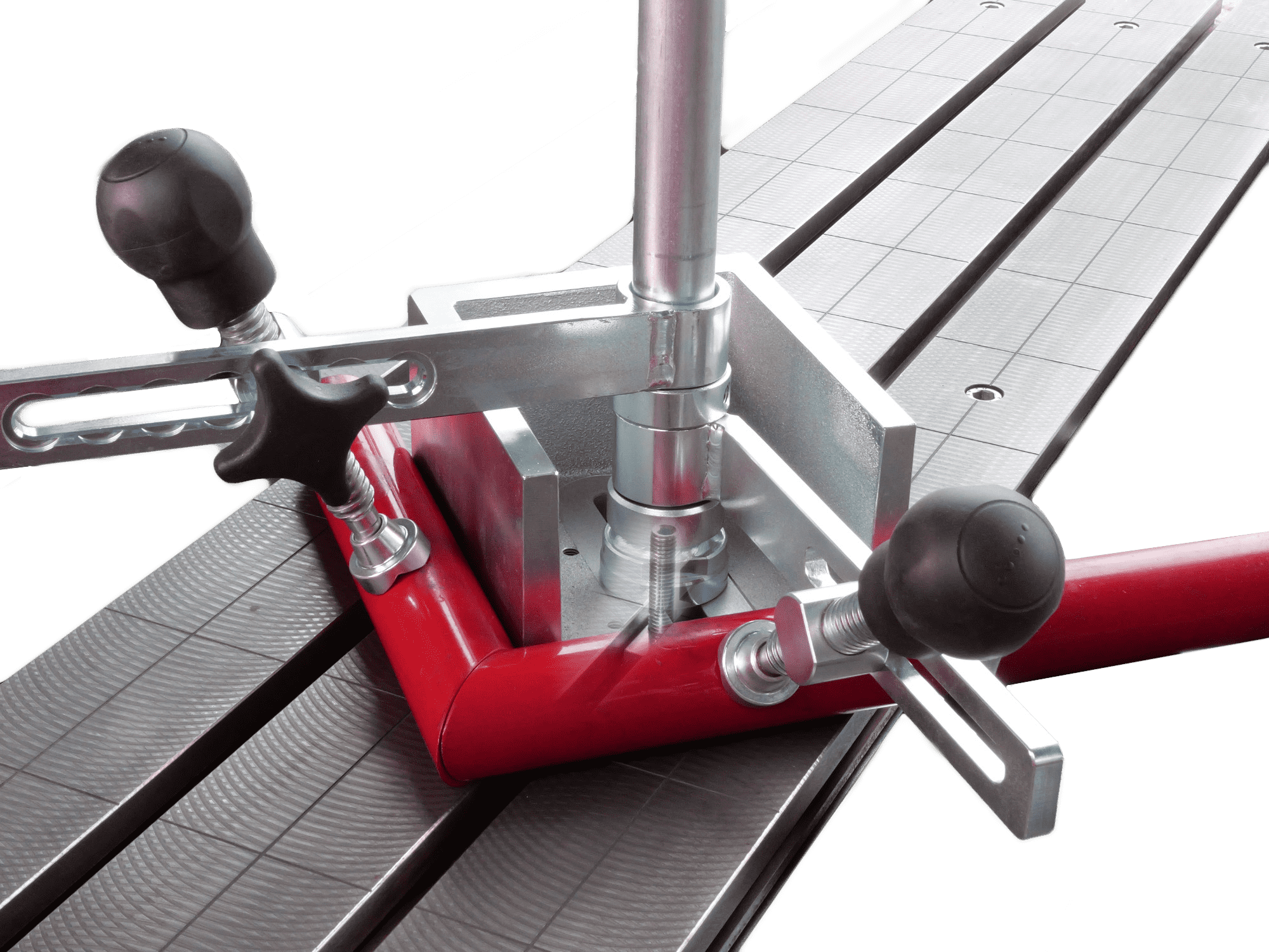

Durch die Kombination des altbewährten Konzeptes der T-Nut von Werkzeugmaschinen, mit den speziellen Graugussschienen als Oberfläche, fertigen wir einen einzigartigen Schweisstisch in unserem Haus.

Dank Variabilität und Robustheit stellen unsere Schweißtische die perfekte Basis für jede ihrer zukünftigen Schweißaufgaben.

Schnelles maß- und winkelgenaues Spannen sowie die Reduzierung von Reinigungsarbeiten verkürzen Ihre Nebenzeiten drastisch.

  • Modularer Aufbau – der Tisch kann erweitert werden und eignet sich hervorragend für Montage- und Schweißarbeiten aller Art.
  • Die Schienen der Tischoberfläche sind einzeln entnehmbar und ermöglichen somit Größenanpassung der Tischoberfläche durch Teilbelegungen.

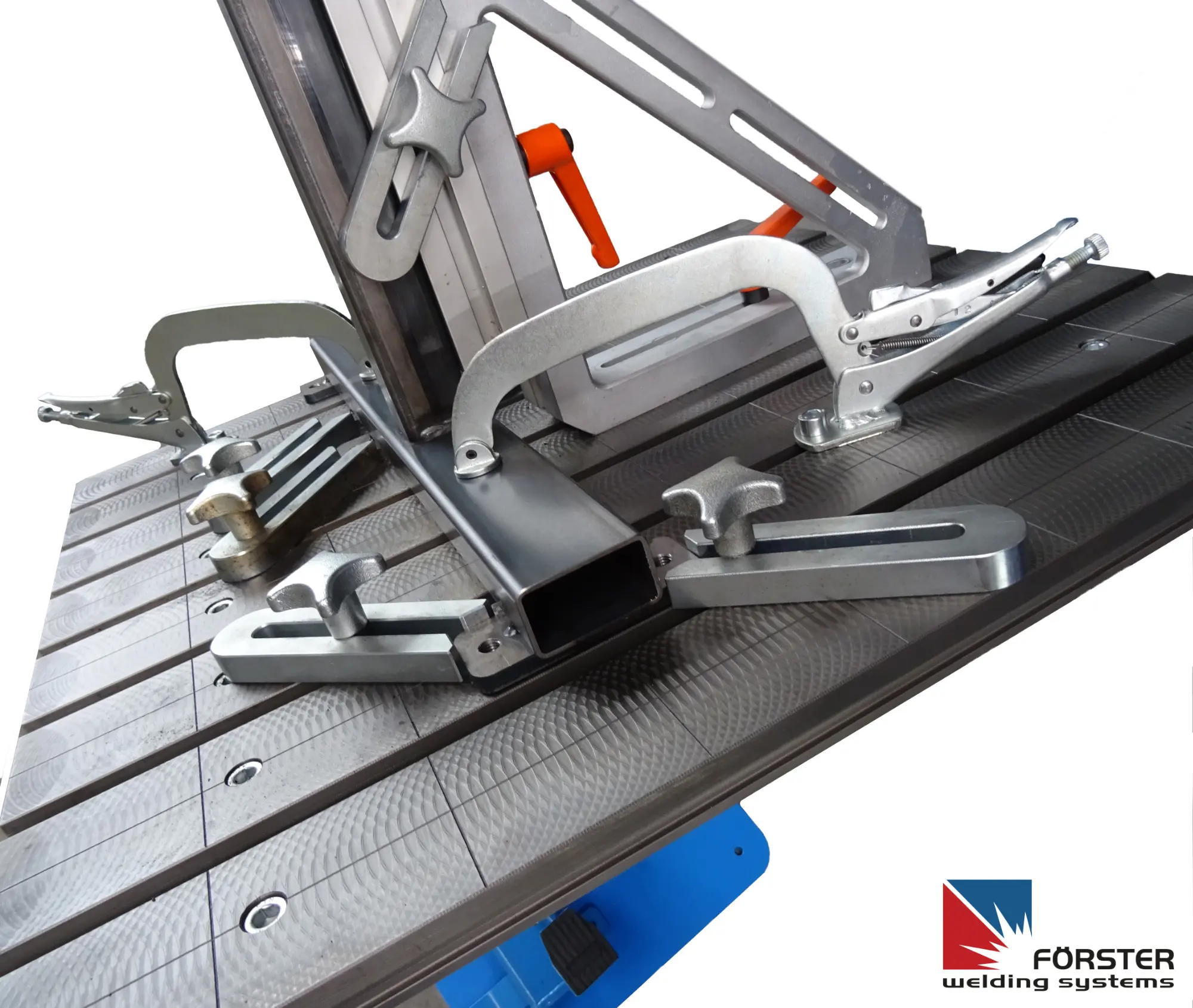

  • Mit unserem selbst entwickelten Spannsystem und Anschlagelementen arbeiten Sie präzise, maß- und winkelgenau.
  • Durch Mehrfunktionalitäten unserer Bausteine haben Sie die Möglichkeit, mit wenig Zubehör viel zu erreichen und unbegrenzt fremde Werkzeuge zu nutzen.
  • Baukastenprinzip des vollständigen Zubehörs

Schweißtische

  • Punktlasten bis 1,5 t
  • Flächenlasten bis 3,0 t
  • Oberflächenebenheit Schiene +/- 0,05 mm
  • weitere Varianten auf Anfrage

stationär

fahrbar

    Für Ihre Anfrage geben Sie bitte eine Menge hinter der entsprechenden Artikelnummer an und füllen Sie das Formular aus.

    Tischfläche

    Material

    Tischhöhe

    Variante

    Artikelnummer

    1000 mm x 800 mm

    GG

    Al/Cu

    835 mm – 945 mm

    835 mm – 945 mm

    stationär

    stationär

    65111008

    65121008

    1000 mm x 1200 mm

    GG

    Al/Cu

    835 mm – 945 mm

    855 mm

    835 mm – 945 mm

    855 mm

    stationär

    fahrbar

    stationär

    fahrbar

    65111012

    65811012

    65121012

    65821012

    1800 mm x 1200 mm

    GG

    Al/Cu

    835 mm – 945 mm

    855 mm

    835 mm – 945 mm

    855 mm

    stationär

    fahrbar

    stationär

    fahrbar

    65111812

    65811812

    65121812

    65821812

    2000 mm x 800 mm

    GG

    Al/Cu

    835 mm – 945 mm

    835 mm – 945 mm

    stationär

    stationär

    65112008

    65122008

    2000 mm x 1000 mm

    GG

    Al/Cu

    835 mm – 945 mm

    855 mm

    835 mm – 945 mm

    855 mm

    stationär

    fahrbar

    stationär

    fahrbar

    65112010

    65812010

    65122010

    65822010

    2400 mm x 1200 mm

    GG

    Al/Cu

    835 mm – 945 mm

    855 mm

    835 mm – 945 mm

    855 mm

    stationär

    fahrbar

    stationär

    fahrbar

    65112412

    65812412

    65122412

    65822412

    3000 mm x 1200 mm

    GG

    Al/Cu

    835 mm – 945 mm

    855 mm

    835 mm – 945 mm

    855 mm

    stationär

    fahrbar

    stationär

    fahrbar

    65113012

    65813012

    65123012

    65823012

    3000 mm x 1500 mm

    GG

    Al/Cu

    835 mm – 945 mm

    855 mm

    835 mm – 945 mm

    855 mm

    stationär

    fahrbar

    stationär

    fahrbar

    65113015

    65813015

    65123015

    65823015

    Rauchabsaugung

    Das Absaugen von Schweißrauch stellt immer eine aufwendige Herausforderung dar. Ein ständiges Mitführen eines Absaugschlauches an der Schweißnaht wird oft vom Nutzer nicht so angenommen, wie es erforderlich ist.

    FÖRSTER- Schweißtische mit integrierter Rauchabsaugung ermöglichen eine  kontinuierliche Schweißraucherfassung durch die Tischfläche. Variabel können Bereiche der Tischfläche zum Absaugluftstrom zugeschaltet werden.

    Spezialtische

    Spezialschweißtische von FÖRSTER erleichtern Schweißarbeiten an besonders herausfordernden Bauteilen.

    Die variable Positionierung der Tischoberfläche ermöglicht Arbeiten ohne Zwangshaltung. Effizienzsteigerung und Ergonomie am Arbeitsplatz senken die Kosten für alle Schweißbaugruppen.

    Auch unsere Spezialschweißtische basieren auf dem Baukastenprinzip und bieten alle Vorteile unserer einzigartigen Tischoberflächen

    Dreh-Schweißtisch

    Eine 360°- Rotationsfunktion mit einfacher Handhabung ermöglicht es, komfortabel die Werkstückposition und nicht die Arbeitsposition zu verändern.

    Zum Arretieren der Tischfläche ist die Dreheinheit mit einer manuellen Feststellbremse ausgestattet.

    • verstellbar ohne Werkzeug
    • Punktlasten bis 1,5 t
    • Flächenlasten bis 2,0 t
    • Oberflächenebenheit Schiene +/- 0,05 mm

      Für Ihre Anfrage geben Sie bitte eine Menge hinter der entsprechenden Artikelnummer an und füllen Sie das Formular aus.

      Tischfläche

      Material

      Höhenverstellbarkeit

      Bauteilgewicht

      Drehbar

      Artikelnummer

      1000 mm x 1200 mm

      GG

      Al/Cu

      835 mm – 945 mm

      835 mm – 945 mm

      2000 kg

      2000 kg

      360°

      360°

      65611012

      65621012

      1800 mm x 1200 mm

      GG

      Al/Cu

      835 mm – 945 mm

      835 mm – 945 mm

      2000 kg

      2000 kg

      360°

      360°

      65611812

      65621812

      2400 mm x 1200 mm

      GG

      Al/Cu

      835 mm – 945 mm

      835 mm – 945 mm

      2000 kg

      2000 kg

      360°

      360°

      65612412

      65622412

      3000 mm x 1500 mm

      GG

      Al/Cu

      835 mm – 945 mm

      835 mm – 945 mm

      2000 kg

      2000 kg

      360°

      360°

      65613015

      65623015

      Hub-Schweißtisch

      FÖRSTER- Hubschweißtische sind mit einem elektrohydraulischen Scherenhubunterbau ausgestattet.

      Maximale Flexibilität bieten zudem optionale Räder für einen einfachen Transport oder die Variante mit höhenverstellbaren Füßen zum Ausgleich von Bodenunebenheiten.

      • stationär oder fahrbar erhältlich
      • Punktlasten bis 1,5 t
      • Bautteilgewicht bis 3,5 t
      • Oberflächenebenheit Schiene +/- 0,05 mm

        Für Ihre Anfrage geben Sie bitte eine Menge hinter der entsprechenden Artikelnummer an und füllen Sie das Formular aus.

        stationäre Version

        Tischfläche

        Material

        Höhenverstellbarkeit

        Bauteilgewicht

        Artikelnummer

        1800 mm x 1200 mm

        GG

        Al/Cu

        400 mm – 1150 mm

        1400 kg

        1600 kg

        66611812

        66621812

        1985 mm x 1100 mm

        X-Pro

        570 mm – 1340 mm

        1500 kg

        66632011

        2400 mm x 1200 mm

        GG

        Al/Cu

        400 mm – 1250 mm

        3200 kg

        3500 kg

        66612412

        66622412

        3000 mm x 1500 mm

        GG

        Al/Cu

        400 mm – 1250 mm

        2900 kg

        3300 kg

        66613015

        66623015

        Unterfahrrahmen und Stellfüße für Scherenhubtisch (zusätzliche Höhe 80 mm)

        66000002

        Unterfahrrahmen und Stellfüße für Scherenhubtisch >2t (zusätzliche Höhe 210 mm)

        66000003

        fahrbare Version

        Tischfläche

        Material

        Höhenverstellbarkeit

        Bauteilgewicht

        Artikelnummer

        1400 mm x 1000 mm

        GG

        Al/Cu

        X-Pro

        530 mm – 1340 mm

        530 mm – 1340 mm

        555 mm – 1365 mm

        550 kg

        550 kg

        550 kg

        66811410

        66821410

        66831410

        1800 mm x 1200 mm

        GG

        Al/Cu

        685 mm – 1445 mm

        685 mm – 1445 mm

        1400 kg

        1400 kg

        66711812

        66721812

        Hub-Dreh-Schweißtisch

        Eine Kombination aus Dreh- und Hubtisch für maximale Flexibilität

        Höhenverstellbarkeit mittels hydraulischem Scherenhubunterbau, eine manuelle Drehfunktion der Tischfläche sowie ein optionaler Unterfahrrahmen bieten maximale Ergonomie beim Schweißen.

        • stationär oder fahrbar erhältlich
        • Punktlasten bis 1,5 t
        • Bautteilgewicht bis 2,0 t
        • Oberflächenebenheit Schiene +/- 0,05 mm

          Für Ihre Anfrage geben Sie bitte eine Menge hinter der entsprechenden Artikelnummer an und füllen Sie das Formular aus.

          Tischfläche

          Material

          Höhenverstellbarkeit

          Bauteilgewicht

          Drehbar

          Artikelnummer

          1500 mm x 1200 mm

          GG

          Al/Cu

          X-Pro

          470 mm – 1250 mm

          470 mm – 1250 mm

          495 mm – 1275 mm

          1300 kg

          1300 kg

          1300 kg

          360°

          360°

          360°

          66111512

          66121512

          66131512

          2400 mm x 1200 mm

          GG

          Al/Cu

          480 mm – 1300 mm

          480 mm – 1300 mm

          2800 kg

          2800 kg

          360°

          360°

          66112412

          66122412

          3000 mm x 1500 mm

          GG

          Al/Cu

          480 mm – 1200 mm

          470 mm – 1200 mm

          2000 kg

          2000 kg

          360°

          360°

          66113015

          66123015

          Unterfahrrahmen und Stellfüße für Scherenhubtisch (zusätzliche Höhe 80 mm)

          66000002

          Unterfahrrahmen und Stellfüße für Scherenhubtisch >2t (zusätzliche Höhe 210 mm)

          66000003

          Hub-Kipp-Schweißtisch

          Durch die elektrohydraulische Höhenverstellung und Neigungseinstellung bildet dieser Schweißtisch die Basis für einen flexiblen und ergonomischen Arbeitsplatz.

          • Hub elektrohydraulisch von 550 mm – 1050 mm
          • Kippen elektrohydraulisch +/- 45°
          • Punktlasten bis 1,5 t
          • Bautteilgewicht bis 2,0 t
          • Oberflächenebenheit Schiene +/- 0,05 mm

            Für Ihre Anfrage geben Sie bitte eine Menge hinter der entsprechenden Artikelnummer an und füllen Sie das Formular aus.

            Tischfläche

            Material

            Hubhöhe

            Artikelnummer

            3000 mm x 1500 mm

            GG

            550 mm – 1050 mm

            64713015

            3000 mm x 1500 mm

            Al/Cu

            550 mm – 1050 mm

            64723015

            Wende-Schweißtische

            FÖRSTER- Wende-Schweißtische sind mit einem elektromotorischen Drehantrieb ausgestattet, der eine stufenlose 360°-Positionierung der Tischfläche ermöglicht.

            Alle Modelle sind standardmäßig mit 12 Schienen teilbelegt, um einen allseitigen Zugang zur Schweißnaht zu gewähren.

            • Für Werkstücke bis 3000 mm
            • 360°- Rotationsfunktion
            • Punktlasten bis 1,5 t
            • Flächenlasten bis 1,5 t
            • Oberflächenebenheit Schiene +/- 0,05 mm

              Für Ihre Anfrage geben Sie bitte eine Menge hinter der entsprechenden Artikelnummer an und füllen Sie das Formular aus.

              Tischfläche

              Material

              Rotation

              Bauteilgewicht

              Artikelnummer

              3000 mm x 1500 mm

              GG

              360° elektromotorisch

              1500 kg

              64513015

              3000 mm x 1500 mm

              Al/Cu

              360° elektromotorisch

              1500 kg

              64523015

              Tischbrücken

              Unser variables Bodenschienensystem für fahrbare Tischbrücken ist hochbelastbar und universell einsetzbar.


              • Punktlasten bis 1,5 t
              • Flächenlast bis 5 t je Brücke
              • Füße mit federgelagerten und geführten Rollen
              • abhubsicher fixierbar

              Tischbrücken sind die perfekte Lösung zur Fertigung von längenvariablen Schweißkonstruktionen.

              Die Tischbrücken sind auf einem Schienensystem selbstabhebend verfahrbar und können in einem Raster von 100 mm abhubsicher fixiert werden.

              Durch die Portabilität der Tischbrücken kann zudem der Arbeitsbereich variabel gestaltet oder vollständig beräumt werden.

              Unser Schienensystem ist zur Montage in oder auf Beton ausgelegt und ist in Länge und Breite beliebig ausführbar.

                Für Ihre Anfrage geben Sie bitte eine Menge hinter der entsprechenden Artikelnummer an und füllen Sie das Formular aus.

                Tischfläche

                Material

                Tischhöhe

                Artikelnummer

                1500 mm x 500 mm

                GG

                470 mm

                870 mm

                65440515

                65480515

                2050 mm x 500 mm

                GG

                470 mm

                870 mm

                65440520

                65480520

                2450 mm x 500 mm

                GG

                470 mm

                870 mm

                65440524

                65480524

                3050 mm x 500 mm

                GG

                470 mm

                870 mm

                65440530

                65480530

                Fahrbahn zur Befestigung auf/in Beton (Schienenpaar)
                mit Stellschrauben, Unterlageblech und Betonschrauben.

                66000002

                Sie haben Sonderwünsche, z.B. größere Lasten, andere Dimensionen oder benötigen mehr Informationen? Kein Problem! Kontaktieren Sie uns hier.
